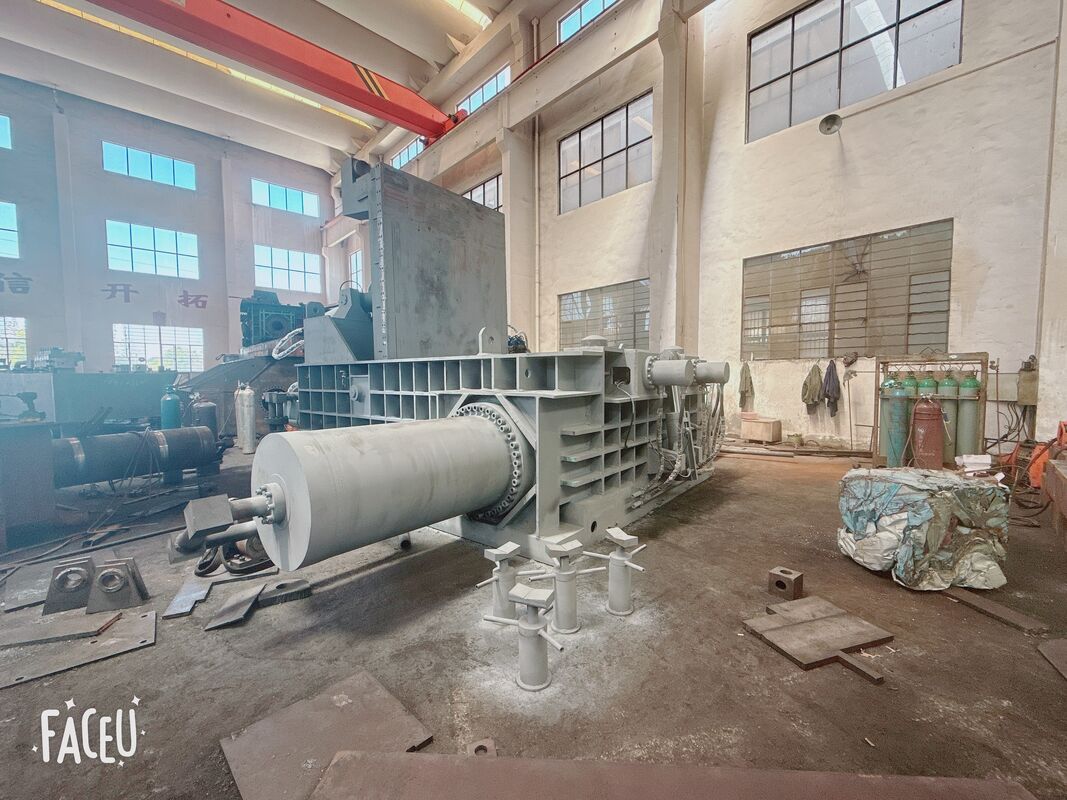

Y81-QF-630 630 টন হাইড্রোলিক স্ক্র্যাপ মেটাল বেলার

Y81-QF-630 হল একটি ভারী-শুল্ক হাইড্রোলিক স্ক্র্যাপ মেটাল বেলার যা বড়-আয়তনের মেটাল রিসাইক্লিং এবং স্ক্র্যাপ প্রক্রিয়াকরণ অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে।

মেশিন একটি বড় সঙ্গে সজ্জিত করা হয়3500 × 3000 × 1300 মিমি কম্প্রেশন চেম্বার, দুটি প্রধান কম্প্রেশন সিলিন্ডার, দুটি সাইড কম্প্রেশন সিলিন্ডার এবং একটি হাইড্রোলিক বেল স্রাব সিস্টেম।

একটি বেল ক্রস-বিভাগ সঙ্গে700 × 700 মিমিএবং থেকে নিয়মিত বেল দৈর্ঘ্য600 থেকে 2000 মিমি, মেশিনটি পরিবহন, স্টোরেজ এবং ফার্নেস চার্জিংয়ের জন্য ভারী ইস্পাত স্ক্র্যাপকে ঘন এবং পরিচালনাযোগ্য বেলে সংকুচিত করতে পারে।

Y81-QF-630 PLC স্বয়ংক্রিয় নিয়ন্ত্রণ এবং দূরবর্তী অপারেশন গ্রহণ করে, অপারেটরদের একটি নিরাপদ কাজের অবস্থান থেকে কম্প্রেশন এবং বেল স্রাব প্রক্রিয়া নিয়ন্ত্রণ করতে সহায়তা করে।

Y81-QF-630 স্ক্র্যাপ মেটাল বেলারের প্রধান বৈশিষ্ট্য

হেভি-ডিউটি ​​হাইড্রোলিক কম্প্রেশন সিস্টেম

মেশিনটি 6300 kN রেটযুক্ত থ্রাস্ট সহ দুটি প্রধান কম্প্রেশন সিলিন্ডার ব্যবহার করে। দুটি সাইড কম্প্রেশন সিলিন্ডার চেম্বারের পাশ থেকে অতিরিক্ত কম্প্রেশন প্রদান করে।

এই মাল্টি-ডিরেকশনাল কম্প্রেশন ডিজাইনটি ভারী স্ক্র্যাপের ভলিউম কমাতে সাহায্য করে এবং কম্প্যাক্ট আয়তক্ষেত্রাকার ধাতব বেল গঠন করে।

বড় 3500 × 3000 মিমি লোডিং চেম্বার

কম্প্রেশন চেম্বার পরিমাপ:

3500 × 3000 × 1300 মিমি

বড় ফিড খোলার বড় এবং অনিয়মিত ধাতব স্ক্র্যাপ পরিচালনার জন্য উপযুক্ত। ক্রেন, গ্র্যাবার, খননকারী বা অন্যান্য উপাদান-হ্যান্ডলিং সরঞ্জাম দ্বারা উপাদানগুলি চেম্বারে লোড করা যেতে পারে।

সামঞ্জস্যযোগ্য বেল দৈর্ঘ্য

স্ট্যান্ডার্ড বেল ক্রস-সেকশন হল:

700 × 700 মিমি

বেল দৈর্ঘ্য আনুমানিক থেকে সামঞ্জস্য করা যেতে পারে:

600 থেকে 2000 মিমি

সামঞ্জস্যযোগ্য বেল দৈর্ঘ্য অপারেটরকে পরিবহণ, স্টোরেজ বা ফার্নেস-চার্জিং প্রয়োজনীয়তার সাথে বেল ওজন এবং মাত্রার সাথে মিলিত হতে দেয়।

উচ্চ-ঘনত্ব ইস্পাত স্ক্র্যাপ বেলস

উপযুক্ত ইস্পাত স্ক্র্যাপ উপকরণের জন্য, সমাপ্ত বেল ঘনত্ব পৌঁছাতে পারে:

≥2000 কেজি/মি³

প্রকৃত বেল ঘনত্ব স্ক্র্যাপ উপাদানের ধরন, বেধ, আকৃতি এবং প্রাথমিক ঘনত্বের উপর নির্ভর করে।

পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ

Y81-QF-630 একটি PLC সিস্টেম দ্বারা নিয়ন্ত্রিত এবং দূরবর্তী অপারেশন সমর্থন করে।

অপারেটিং সিস্টেম প্রধান কম্প্রেশন, সাইড কম্প্রেশন, চেম্বার কভার, লকিং এবং বেল ডিসচার্জ প্রক্রিয়া নিয়ন্ত্রণ করে।

অটোমেশন ব্যালিং চক্রকে মানসম্মত করতে এবং ম্যানুয়াল হাইড্রোলিক ভালভ অপারেশনের উপর নির্ভরতা কমাতে সাহায্য করে।

ফ্রন্ট বেল স্রাব

সংকোচনের পরে, একটি হাইড্রোলিক বেল টার্নওভার সিলিন্ডার দ্বারা মেশিনের সামনে থেকে সমাপ্ত বেলটি নিষ্কাশন করা হয়।

এই স্রাব পদ্ধতিটি ডাউনস্ট্রিম বেল সংগ্রহ, ওজন বা পরিবহন সরঞ্জাম দিয়ে বেলার সাজানোর জন্য উপযুক্ত।

প্রযুক্তিগত বিশেষ উল্লেখ

হাইড্রোলিক সিস্টেম

হাইড্রোলিক সিস্টেমটি তিনটি 45 কিলোওয়াট মোটর এবং তিনটি A4V-250 হাইড্রোলিক পাম্পের চারপাশে ডিজাইন করা হয়েছে।

প্রতিটি হাইড্রোলিক পাম্পে 250 মিলি/আর রেট করা স্থানচ্যুতি এবং 31.5 MPa এর নামমাত্র চাপ রয়েছে। মেশিন হাইড্রোলিক সিস্টেমের কাজের চাপ 25 MPa এর বেশি নিয়ন্ত্রিত হয়।

বড় হাইড্রোলিক তেল ট্যাঙ্কের ক্ষমতা প্রায় 5000 লিটার। স্বাভাবিক অপারেশনের জন্য প্রায় 4500 লিটার উপযুক্ত হাইড্রোলিক তেল প্রয়োজন।

একটানা অপারেশন চলাকালীন জলবাহী তেলের তাপমাত্রা নিয়ন্ত্রণ করতে একটি GLB-25 ওয়াটার কুলার ইনস্টল করা হয়।

চূড়ান্ত কুলিং-ওয়াটার সিস্টেম স্থানীয় পরিবেষ্টিত তাপমাত্রা, জলের গুণমান এবং অপারেটিং ঘন্টা অনুযায়ী ডিজাইন করা উচিত।

সাধারণ উপকরণ

Y81-QF-630 হাইড্রোলিক মেটাল বেলারটি বিভিন্ন ভারী লৌহঘটিত স্ক্র্যাপ সামগ্রী প্রক্রিয়াকরণের জন্য কনফিগার করা যেতে পারে, যার মধ্যে রয়েছে:

• ইস্পাত প্লেট offcuts
• কাঠামোগত ইস্পাত স্ক্র্যাপ
• ইস্পাত ফ্যাব্রিকেশন বর্জ্য
• ভারী শিল্প ধাতু স্ক্র্যাপ
• মিশ্র ইস্পাত স্ক্র্যাপ
• বড় এবং অনিয়মিত ইস্পাত টুকরা
• ইস্পাত প্রক্রিয়াকরণ প্ল্যান্ট দ্বারা উত্পন্ন স্ক্র্যাপ
• বড় স্ক্র্যাপ ইয়ার্ড দ্বারা সংগৃহীত পুনর্ব্যবহারযোগ্য ধাতু

উপাদান ফটো, সর্বাধিক উপাদান মাত্রা এবং উপাদান বেধ উত্পাদন আগে নিশ্চিত করা উচিত.

খুব পুরু, বড় আকারের বা উচ্চ-শক্তির ইস্পাত স্ক্র্যাপের জন্য, বেলারে উপাদান লোড করার আগে প্রাক-শিয়ারিং প্রয়োজন হতে পারে।

সাধারণ অ্যাপ্লিকেশন

মেটাল রিসাইক্লিং ইয়ার্ড

বড় চেম্বারটি পুনর্ব্যবহারকারী সংস্থাগুলিকে বিশাল স্ক্র্যাপ প্রক্রিয়া করতে এবং স্টোরেজের জন্য প্রয়োজনীয় স্থান হ্রাস করতে দেয়।

স্টিল মিলস

সংকুচিত ইস্পাত স্ক্র্যাপ বেলগুলি ইস্পাত মিলের আকার এবং ঘনত্বের প্রয়োজনীয়তা অনুসারে পরিবহন এবং চুল্লি চার্জ করার জন্য প্রস্তুত করা যেতে পারে।

মেটাল ফ্যাব্রিকেশন প্ল্যান্টস

ইস্পাত প্লেটের প্রান্ত, কাঠামোগত অফকাট এবং উত্পাদন বর্জ্য পরিচালনাযোগ্য বেলে সংকুচিত করা যেতে পারে।

স্ক্র্যাপ সংগ্রহ কেন্দ্র

ঢিলেঢালা ধাতব স্ক্র্যাপ স্টোরেজ সংগঠন উন্নত করতে এবং ট্রাক বা জাহাজে লোড করার সুবিধার্থে কম্প্যাক্ট করা যেতে পারে।

শিল্প বর্জ্য প্রক্রিয়াকরণ সুবিধা

মেশিনটিকে ক্রেন, গ্র্যাবার, কনভেয়র, ওজন করার সিস্টেম এবং বেল-হ্যান্ডলিং সরঞ্জাম সহ একটি বড় ধাতব পুনর্ব্যবহারযোগ্য লাইনে একত্রিত করা যেতে পারে।

একটি হেভি-ডিউটি ​​মেটাল বেলার ব্যবহার করার সুবিধা

স্ক্র্যাপ ভলিউম হ্রাস

আলগা এবং ভারী ইস্পাত স্ক্র্যাপ সংকুচিত করা উপাদান দ্বারা দখলকৃত স্থানকে উল্লেখযোগ্যভাবে হ্রাস করে।

সহজ পরিবহন

অভিন্ন আয়তক্ষেত্রাকার বেলগুলি আলগা অনিয়মিত স্ক্র্যাপের চেয়ে উত্তোলন, স্ট্যাক এবং পরিবহন করা সহজ।

উন্নত স্টোরেজ ম্যানেজমেন্ট

সমাপ্ত বেল গুদাম, স্ক্র্যাপ ইয়ার্ড এবং লোডিং এলাকায় আরও দক্ষতার সাথে ব্যবস্থা করা যেতে পারে।

নিয়ন্ত্রিত বেল মাত্রা

700 × 700 মিমি বেল বিভাগ এবং সামঞ্জস্যযোগ্য বেল দৈর্ঘ্য বিভিন্ন ডাউনস্ট্রিম হ্যান্ডলিং প্রয়োজনীয়তার সাথে মেলানো সহজ করে তোলে।

নিরাপদ দূরবর্তী অপারেশন

রিমোট-কন্ট্রোল সিস্টেম অপারেটরকে কম্প্রেশন চেম্বারের পাশে সরাসরি না দাঁড়িয়ে মেশিনটি পর্যবেক্ষণ করতে দেয়।

বড় স্ক্র্যাপ প্রক্রিয়াকরণ প্রকল্পের জন্য উপযুক্ত

বড় চেম্বার, একাধিক হাইড্রোলিক সিলিন্ডার এবং 135 কিলোওয়াট ইনস্টল করা শক্তি Y81-QF-630 কে শিল্প স্ক্র্যাপ পুনর্ব্যবহারযোগ্য অ্যাপ্লিকেশনের চাহিদার জন্য উপযুক্ত করে তোলে।

মেশিনের মাত্রা এবং ইনস্টলেশনের প্রয়োজনীয়তা

মেশিনের সামগ্রিক মাত্রা প্রায়:

9500 × 8555 × 3085 মিমি

যখন চেম্বারের কভারটি সম্পূর্ণরূপে খোলা হয়, তখন মোট মেশিনের উচ্চতা প্রায়:

4660 মিমি

প্রস্তাবিত ইনস্টলেশন এলাকা প্রায়:

10.2 × 9.8 মিটার

এর জন্য অতিরিক্ত স্থান সংরক্ষিত করা উচিত:

• উপাদান লোডিং সরঞ্জাম
• বেল অপসারণ
• হাইড্রোলিক স্টেশন রক্ষণাবেক্ষণ
• বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট অ্যাক্সেস
• শীতল-পানির সরঞ্জাম
• অপারেটর অ্যাক্সেস
• খুচরা যন্ত্রাংশ হ্যান্ডলিং

অর্ডার নিশ্চিতকরণের পরে সরবরাহকৃত চূড়ান্ত ভিত্তি অঙ্কন অনুযায়ী গ্রাহকের একটি চাঙ্গা কংক্রিট ভিত্তি প্রস্তুত করা উচিত।

শিপিং তথ্য

Y81-QF-630 এর মাত্রা এবং মোট ওজনের কারণে, মেশিনটি বাল্ক জাহাজ দ্বারা চালানের জন্য উপযুক্ত।

প্রধান শিপিং বিভাগ অন্তর্ভুক্ত:

চূড়ান্ত শিপিং পরিকল্পনা, উত্তোলন পয়েন্ট এবং প্যাকিং পদ্ধতি গন্তব্য বন্দর এবং পরিবহন রুট অনুযায়ী নিশ্চিত করা হবে।

কাস্টমাইজেশন বিকল্প

Y81-QF-630 গ্রাহকের অপারেটিং শর্ত অনুযায়ী কাস্টমাইজ করা যেতে পারে।

উপলব্ধ কাস্টমাইজেশন অন্তর্ভুক্ত হতে পারে:

• বিভিন্ন পাওয়ার সাপ্লাই ভোল্টেজ এবং ফ্রিকোয়েন্সি
• কাস্টমাইজড বেল দৈর্ঘ্য
• ঠান্ডা অঞ্চলের জন্য হাইড্রোলিক তেল গরম করার সিস্টেম
• উন্নত জলবাহী তেল কুলিং সিস্টেম
• বিভিন্ন PLC এবং বৈদ্যুতিক উপাদান ব্র্যান্ড
• রিমোট কন্ট্রোল কনফিগারেশন
• লোড হচ্ছে ক্রেন বা উপাদান গ্র্যাবার ইন্টিগ্রেশন
• বেল ওজন সিস্টেম
• কাস্টমাইজড নিরাপত্তা সুরক্ষা
• খুচরা যন্ত্রাংশ প্যাকেজ
• ইনস্টলেশন এবং কমিশনিং সমর্থন

উত্পাদনের আগে সমস্ত কাস্টমাইজেশন নিশ্চিত করা উচিত।

মেশিন নির্বাচনের জন্য প্রয়োজনীয় তথ্য

সঠিক স্ক্র্যাপ মেটাল বেলার সুপারিশ করতে, অনুগ্রহ করে প্রদান করুন:

1. স্ক্র্যাপ উপাদানের ফটো বা ভিডিও
2. প্রক্রিয়া করা ধাতু প্রকার
3. সর্বাধিক উপাদান মাত্রা
4. সর্বাধিক উপাদান বেধ
5. প্রতি ঘন্টা বা প্রতিদিন প্রয়োজনীয় প্রক্রিয়াকরণ ক্ষমতা
6. প্রয়োজনীয় বেল মাত্রা
7. প্রয়োজনীয় বেল ওজন বা ঘনত্ব
8. স্থানীয় বিদ্যুৎ সরবরাহ
9. লোডিং পদ্ধতি
10. গন্তব্য বন্দর

এই তথ্যের উপর ভিত্তি করে, আমাদের প্রকৌশল টিম আপনার প্রকল্পের জন্য Y81-QF-630 উপযুক্ত কিনা তা মূল্যায়ন করতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

Y81-QF-630 এর কম্প্রেশন চেম্বারের আকার কত?

কম্প্রেশন চেম্বারের পরিমাপ 3500 × 3000 × 1300 মিমি।

সমাপ্ত বেল আকার কি?

স্ট্যান্ডার্ড বেল ক্রস-সেকশন 700 × 700 মিমি। বেলের দৈর্ঘ্য প্রায় 600 থেকে 2000 মিমি পর্যন্ত সামঞ্জস্য করা যেতে পারে।

বেল ঘনত্ব কি?

উপযুক্ত ইস্পাত স্ক্র্যাপের জন্য, বেলের ঘনত্ব কমপক্ষে 2000 kg/m³ পৌঁছাতে পারে। প্রকৃত ঘনত্ব উপাদানের ধরন, বেধ এবং প্রাথমিক অবস্থার উপর নির্ভর করে।

মোট ইনস্টল করা শক্তি কত?

মোট ইনস্টল করা শক্তি 135 কিলোওয়াট, তিনটি 45 কিলোওয়াট প্রধান মোটর সমন্বিত।

মেশিন চক্র সময় কি?

নো-লোড চক্রের সময় প্রায় 110-120 সেকেন্ড। প্রকৃত উৎপাদন ক্ষমতা লোডিং দক্ষতা, স্ক্র্যাপের ধরন, উপাদানের আকার এবং বেল দৈর্ঘ্যের উপর নির্ভর করে।

মেশিন কি স্বয়ংক্রিয়ভাবে কাজ করে?

হ্যাঁ। মেশিন PLC স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবহার করে এবং দূরবর্তী অপারেশন সমর্থন করে।

কিভাবে সমাপ্ত বেল নিষ্কাশন করা হয়?

একটি হাইড্রোলিক টার্নওভার সিলিন্ডার দ্বারা মেশিনের সামনে থেকে বেলটি নিষ্কাশন করা হয়।

আপনি একটি সঠিক ঘন্টায় উৎপাদন ক্ষমতা প্রদান করতে পারেন?

ঘন্টায় ক্ষমতা গ্রাহকের উপাদান ঘনত্ব, লোডিং পদ্ধতি, বেল দৈর্ঘ্য এবং প্রয়োজনীয় বেল ওজন অনুযায়ী গণনা করা আবশ্যক। ক্ষমতা নিশ্চিত করার আগে উপাদান ফটো এবং উত্পাদন প্রয়োজনীয়তা প্রয়োজনীয়।

ভোল্টেজ কাস্টমাইজ করা যাবে?

হ্যাঁ। স্ট্যান্ডার্ড স্পেসিফিকেশন হল 415 V, 3-ফেজ, 50 Hz। অন্যান্য ভোল্টেজ এবং ফ্রিকোয়েন্সি কনফিগারেশন গন্তব্য দেশ অনুযায়ী ডিজাইন করা যেতে পারে।

মেশিনটি কি পাত্রে পাঠানো যাবে?

এর বড় মাত্রা এবং আনুমানিক 90-টন মোট ওজনের কারণে, প্রস্তাবিত শিপিং পদ্ধতি হল একটি বাল্ক জাহাজ।

কেন Jiangyin Huake যন্ত্রপাতি চয়ন করুন?

Jiangyin Huake Machinery Equipment Co., Ltd. হাইড্রোলিক ধাতু পুনর্ব্যবহারযোগ্য সরঞ্জামগুলিতে বিশেষজ্ঞ এবং গ্রাহকের স্ক্র্যাপ উপাদান, উৎপাদন লক্ষ্য এবং অপারেটিং শর্ত অনুযায়ী কাস্টমাইজড সমাধান প্রদান করে৷

একটি মেশিনের সুপারিশ করার আগে, আমাদের প্রযুক্তিগত দল উপাদানের ধরন, উপাদানের মাত্রা, লক্ষ্য বেলের আকার, লোডিং পদ্ধতি এবং প্রয়োজনীয় ক্ষমতা মূল্যায়ন করে।

এই প্রকল্প-ভিত্তিক নির্বাচন প্রক্রিয়াটি নিশ্চিত করতে সাহায্য করে যে হাইড্রোলিক সিস্টেম, চেম্বারের মাত্রা এবং বেল স্পেসিফিকেশন গ্রাহকের প্রকৃত পুনর্ব্যবহারযোগ্য অপারেশনের সাথে মেলে।

একটি প্রযুক্তিগত প্রস্তাব অনুরোধ

অনুগ্রহ করে আমাদের আপনার স্ক্র্যাপ উপাদান ফটো, সর্বাধিক উপাদান মাত্রা, প্রয়োজনীয় দৈনিক ক্ষমতা, বেল আকার এবং স্থানীয় বিদ্যুৎ সরবরাহ পাঠান।

আমাদের প্রকৌশল দল আপনার প্রয়োজনীয়তা মূল্যায়ন করবে এবং আপনার প্রকল্পের জন্য একটি উপযুক্ত মেশিন কনফিগারেশন, প্রযুক্তিগত প্রস্তাব এবং উদ্ধৃতি প্রস্তুত করবে।
